Tegn rigtigt
Forsyningsskinner, strømveje og symboler med IEC 60617 som stilreference. Ledninger hænger fast i terminalerne, også når du flytter rundt.
Til elektrikerlærlinge, undervisere og elektrikere
Tegn styringen.
Tryk på start.
Se den virke.
Relæværket er værkstedet til elektriske nøgleskemaer. Tegn med rigtige symboler, simulér styringen, mål med multimeteret og find fejlene, før du står ved tavlen.
I samarbejde med ElKompas
K1 er faldet – H1 er slukket
Prøv selv – hold Start inde
46komponenttyper
14skabeloner
7opgaver med kontrol
14fejlfindingsopgaver
Funktioner
Alt fra første streg til færdig tegning
Ét værktøj til at tegne, afprøve og aflevere. Bygget til den måde, man faktisk lærer styringer på.
Simulér styringen
Hold starttrykket inde og se kontaktoren trække. Strømførende ledninger farves, så du kan følge strømmen hele vejen rundt.
Mål med multimeter
Mål spænding mellem to punkter, mens styringen kører, og gennemgang, når den er spændingsløs. Ligesom i virkeligheden.
Find fejlene
Kontrollen finder løse ledninger, manglende mærkning og typiske logikfejl og viser præcis, hvor de sidder.
Udskriv pænt
A4 eller A3 med tegningshoved, krydshenvisninger og terminalnumre. Gem som PDF, SVG eller PNG.
Lær undervejs
Trin-for-trin-vejledning, opgaver med automatisk funktionskontrol og fejlfindingsopgaver, hvor fejlen er gemt i skemaet.
Simulering
Forstå, hvorfor det virker. Ikke kun at det virker.

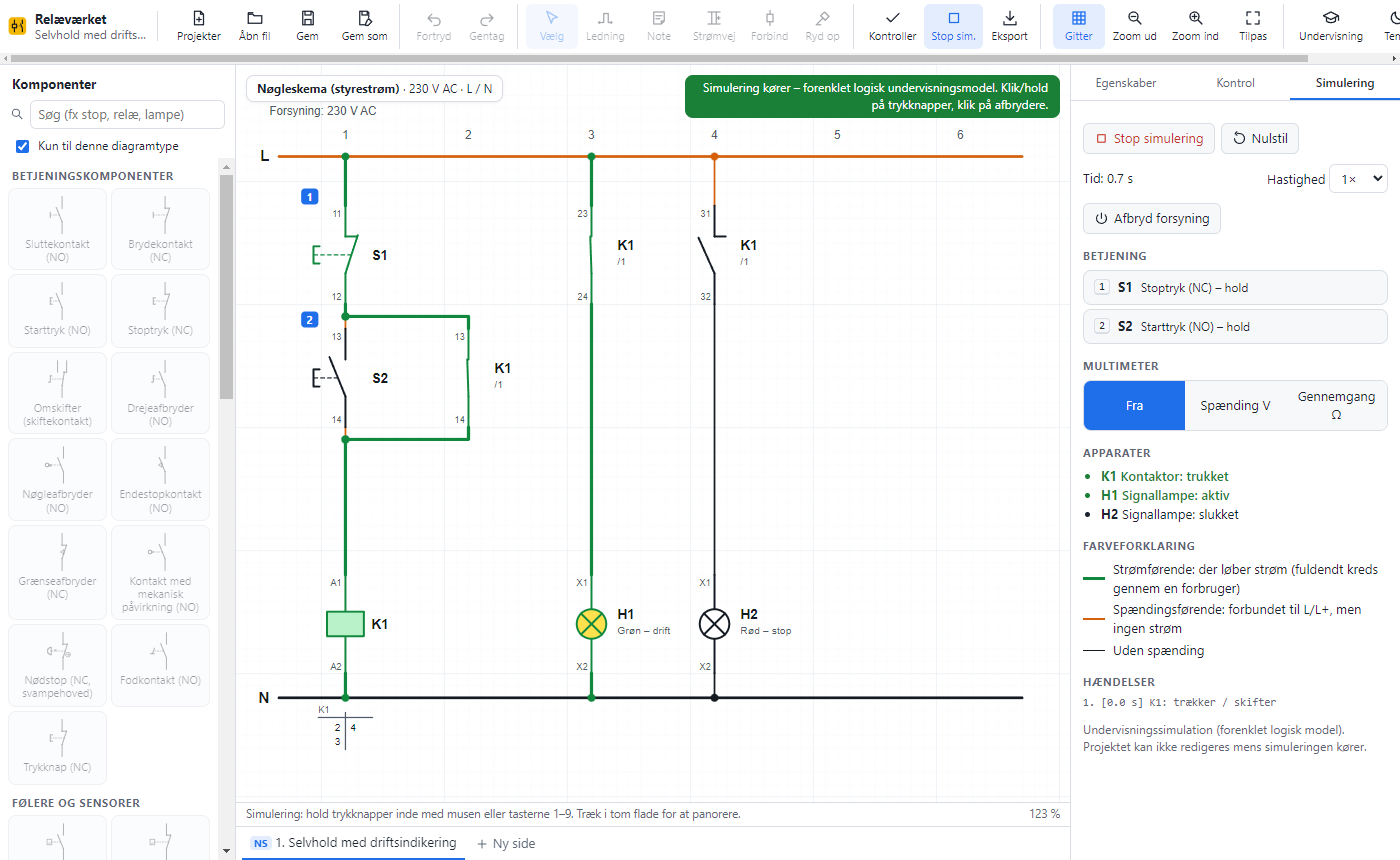

Tryk på knapperne med musen eller tasterne 1–9. Relæværket viser, hvilke ledninger der er spændingsførende, og hvor der løber strøm, så selvholdningen, forriglingen og tidsrelæet giver mening.
- Spoler, tidsrelæer, kiprelæ og motorværn
- Advarer ved kortslutning og svingninger
- Hændelseslog over hvad der skete hvornår
Fejlfinding

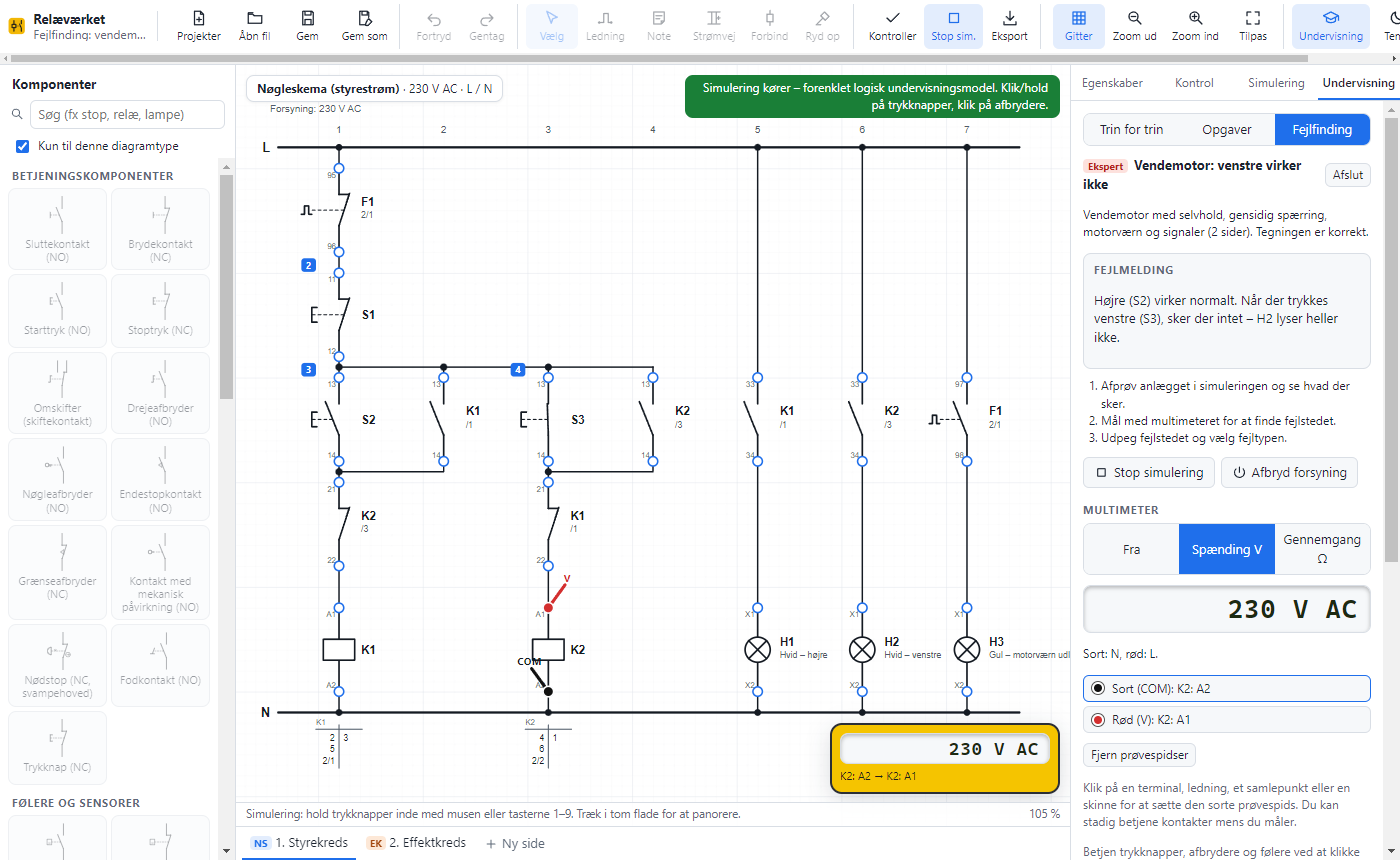

Fejlen er gemt. Kan du finde den?
Fejlfindingsopgaverne giver dig en styring, der ikke virker som den skal. Brug multimeteret, mål dig frem og ret fejlen, præcis som du skal på arbejdspladsen.
- Mål spænding og gennemgang
- Realistiske fejl som afbrudte ledninger, defekte kontakter og brændte lamper
- Facit og forklaring, når du er færdig
Aflevering

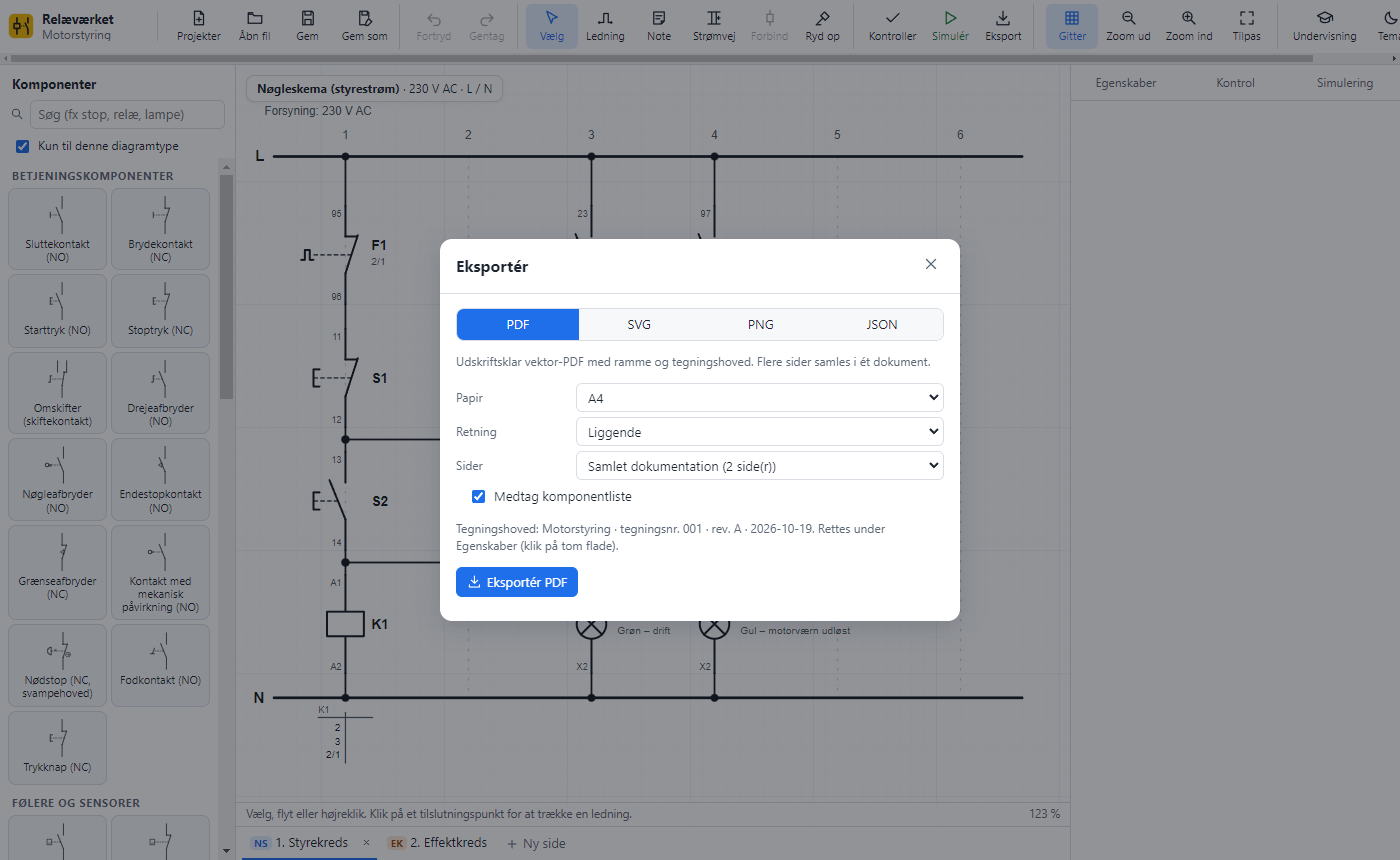

Fra skærm til papir på et øjeblik
Udfyld tegningshovedet én gang. Relæværket sætter siden op, nummererer strømvejene og tilføjer krydshenvisninger mellem spoler og kontakter.
- PDF, SVG og PNG
- Nøgleskema, effektkreds og forbindelsesdiagram
- Projekter gemmes som filer, du selv ejer
Til hvem
Bygget til hele vejen fra skolebænk til tavle
Øv dig, til det sidder
Tegn opgaverne derhjemme og se med det samme, om din styring virker. Ingen ventetid på at komme ind i værkstedet.
Klar til timen
Skabeloner, opgaver med automatisk kontrol og fejlfindingsopgaver. Mere tid til vejledning og mindre til at rette.
Pæne skemaer, hurtigt
Tegn en styring til kunden eller kollegaen og afprøv logikken, før du trækker kabler.
Sådan kommer du i gang
Tre trin til din første styring
- 1
Vælg en skabelon
Start fra en af de 14 skabeloner eller et tomt nøgleskema.
- 2
Tegn og forbind
Træk komponenter ind, og forbind dem med ledninger.
- 3
Tryk på simulér
Afprøv styringen, ret fejlene og udskriv.
Pris
Én pris. Ingen abonnement.
Prøv Relæværket gratis i en time. Kan du lide det, køber du en licens, der er din for altid.
Betalingssiden kunne ikke åbnes lige nu. Der er ikke trukket penge. Prøv igen om lidt.
Relæværket
Til lærlinge, undervisere og elektrikere
25 kr.
Betales én gang
- Alle funktioner: tegn, simulér, mål og kontrollér
- Opgaver og fejlfindingsopgaver
- Eksport til PDF, SVG og PNG
- Licens til 2 computere
- Licensnøglen vises med det samme og sendes på mail
Sikker betaling via Stripe
Prøv gratis
1 time med alle funktioner
- Ingen konto og ingen betaling
- Alle funktioner i en time
- Aktivér med en licensnøgle, når du er klar
Til Windows
Skole eller hold? Skriv til os, så finder vi en løsning.
Relæværket
×
ElKompas
Relæværket er udviklet i samarbejde med ElKompas, så værktøjet passer til den måde, elektrikere bliver uddannet på i Danmark.
Spørgsmål
Ofte stillede spørgsmål
Hvilke computere virker Relæværket på?
Relæværket er et Windows-program. Du får et installationsprogram, og dine projekter gemmes som filer på din egen computer.
Er tegningerne godkendt efter standarden?
Nej. Relæværket er et undervisnings- og tegneværktøj. Symbolerne er tegnet med IEC 60617 som stilreference, og kontrollen finder typiske fejl, men programmet erklærer aldrig en installation sikker eller lovlig. Kontrollér altid mod den konvention, I bruger.
Hvor præcis er simuleringen?
Simuleringen er en logisk model, der viser hvordan kontakter, spoler og relæer påvirker hinanden. Den regner ikke på strøm, impedans eller spændingsfald, men på om styringen gør det, den skal.
Er det et abonnement?
Nej. Du betaler 25 kr. én gang, og licensen er din for altid. Den kan bruges på 2 computere, fx skolens og din egen.
Hvordan virker den gratis prøvetime?
Hent Relæværket og brug alle funktioner i en time. Tiden tæller kun, mens programmet er i brug. Når du køber, indtaster du licensnøglen i programmet og fortsætter, hvor du slap.
Hvornår får jeg min licensnøgle?
Med det samme. Den vises på skærmen lige efter betalingen og sendes samtidig til din e-mail sammen med et link til at hente programmet.
Kan jeg fortryde købet?
Licensnøglen leveres straks efter betaling. Når du køber, giver du samtykke til det og accepterer, at fortrydelsesretten dermed bortfalder. Derfor kan du prøve programmet gratis i en time først. Læs mere i handelsbetingelserne.
Kan jeg få adgang til et helt hold?
Ja. Skriv til os, så finder vi en løsning til jeres hold.
Hvad sker der med mine tegninger?
Dine projekter er almindelige filer (.nskema) på din egen computer. De er dine.
